04 Jul R&S®ScopeSync; funkcija sinhronizacije osciloskopov za serijo MXO
Se ukvarjate z aplikacijo, ki zahteva osciloskopske meritve na več kot osmih kanalih, kot so pretvorba energije (trifazna napetost in tok, napetost in tok DC linka ter senzorji), PMIC (večfazni buck pretvorniki s 16 ali več fazami) ali FPGA (kompleksno zaporedje vklopa/izklopa energije z okoliškim sistemom)?

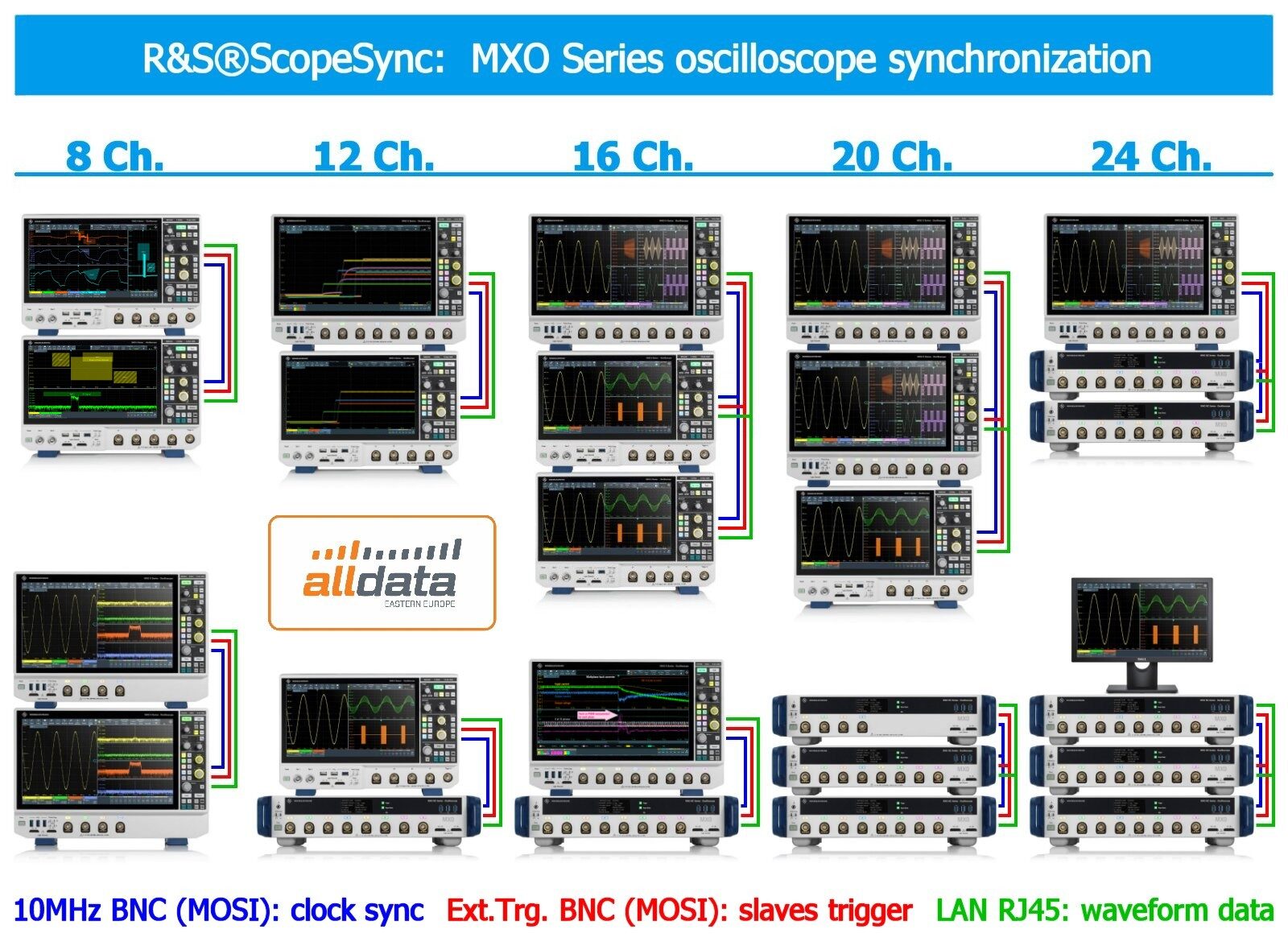

Primeri sinhronizacije kanalov za več osciloskopov. Do 3 osciloskopi in do 24 kanalov.
Z najnovejšo izdajo vdelane programske opreme (2.6) je podjetje Rohde & Schwarz uvedlo funkcijo ScopeSync za osciloskope serije MXO. Družine, ki podpirajo to funkcijo, so MXO 4, MXO 5 in MXO 5C.
Na novo uvedena funkcija omogoča hitro sinhronizacijo dveh ali treh osciloskopov za meritve na do 24 kanalih. Posebna oprema ni potrebna, vzpostaviti morate le tri preproste fizične povezave z LAN in koaksialnimi kabli:

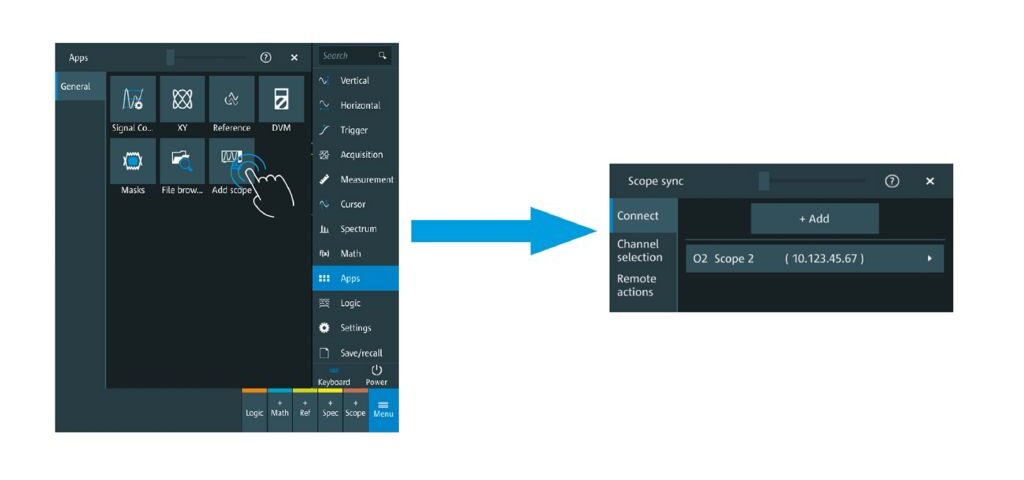

Enostavna nastavitev neposredno na osciloskopu
V meniju R&S®ScopeSync vnesite IP naslov podrejenih osciloskopov (v uporabniškem vmesniku sta imenovana “O2 Scope 2” in “O3 Scope 3”).

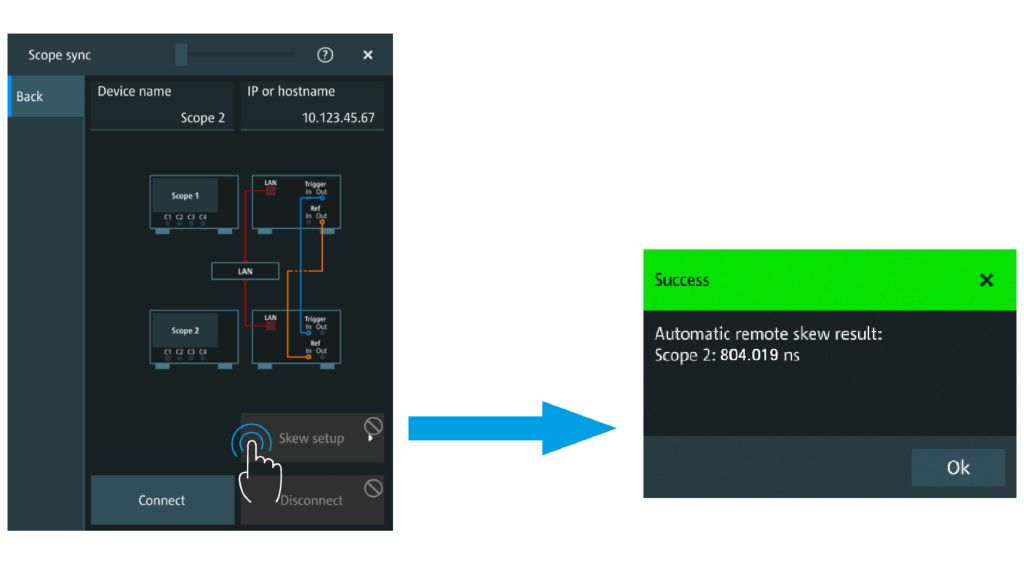

Poravnajte sprožilece s samodejnim odstranjevanjem odmika
R&S®ScopeSync samodejno poravna vse sprožilce osciloskopov na isto časovno točko. Funkcija samodejnega odmikanja izmeri zakasnitev sprožitve med vsemi osciloskopi MXO in to vrednost uporabi za poravnavo točk sprožitve. Preprosto povežite pasivne sonde, dobavljene z osciloskopi, iz prvega kanala vseh osciloskopov na isti signal za kompenzacijo sond in osciloskop bo opravil izračun namesto vas.

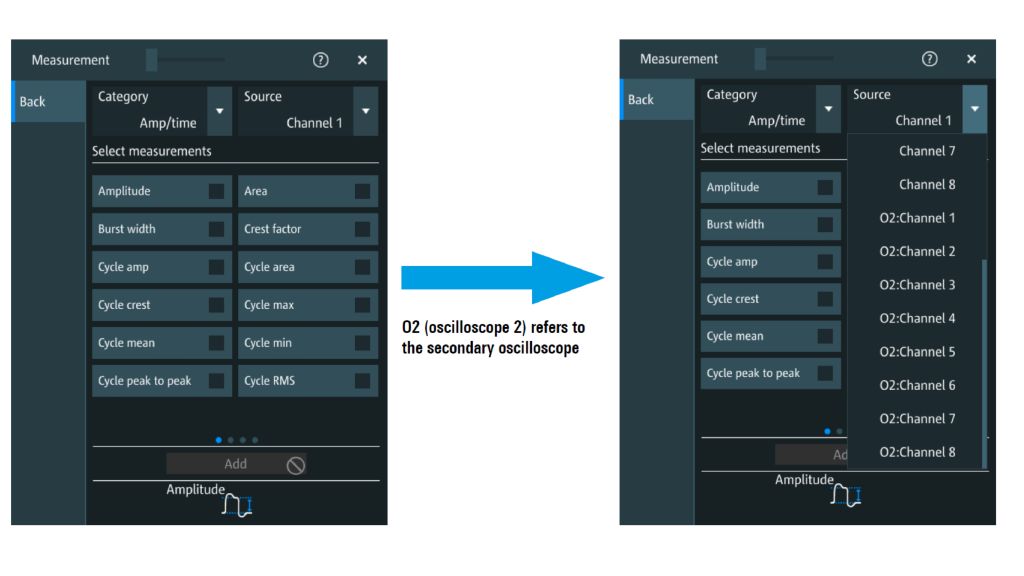

Izkoristite vse zmožnosti analize osciloskopa
Z vsemi pridobljenimi signali v glavnem osciloskopu uporabite meritve, matematiko in aplikacije, kot je dekodiranje protokolov, pri čemer za vir izberete katerega koli od kanalov osciloskopa.
